一、引言
铝合金因其高比强度、良好的成形性和耐腐蚀性，广泛应用于汽车、航空航天、包装等领域。然而，铝合金在生产过程中不可避免地会形成各类夹杂物，如氧化物、富铁金属间化合物等，这些夹杂物对材料的力学性能、加工性能和服役寿命产生显著影响。因此，准确、高效地对铝合金中的夹杂物进行表征分析，对于优化生产工艺、提升产品质量具有重要意义。
扫描电子显微镜（SEM）凭借其高分辨率、大景深和结合能谱分析（EDS）的优势，已成为材料微观结构表征的核心工具。其中，钨灯丝扫描电镜因其性价比高、维护成本低、适用性广等特点，在金属材料夹杂物分析领域得到广泛应用。
二、钨灯丝扫描电镜在铝合金夹杂物分析中的主要应用
1. 生产质量控制与杂质溯源
在铝合金熔炼、铸造等生产过程中，容易因原料纯度不足、熔炼温度控制不当、除杂工艺不彻底，或设备磨损、耐火材料脱落等原因，混入杂质或产生氧化颗粒。利用钨灯丝扫描电镜，可快速识别杂质的具体类型，精准统计杂质的数量、大小及分布均匀性，直观判断生产中除杂工艺的有效性。同时，结合配套检测手段，还能进一步找出杂质的具体来源，针对性调整熔炼温度、优化除杂流程或更换合适的生产设备，从源头减少夹杂物的产生，提升铝合金产品质量。
2. 铝合金故障分析
当铝合金制品在使用或加工过程中出现开裂、变形、腐蚀等故障时，往往是夹杂物作为“薄弱点”引发的—夹杂物会破坏铝合金内部的结构完整性，导致应力集中，进而产生损坏。该设备可精准定位故障部位的关键夹杂物，清晰观察杂质与铝合金本体的结合紧密程度，判断是否存在杂质与本体分离、周边产生微裂纹等情况，明确杂质是否是故障的主要原因，为故障修复和后续生产改进提供可靠依据。
3. 新材料研发与检测
研发新型铝合金（如高强度、耐腐蚀、易加工的铝合金）时，可通过该设备观察不同合金配方、熔炼工艺、冷却速度等条件对夹杂物的影响，精准统计杂质的分布状态、形态特征，建立夹杂物类型、含量与铝合金力学性能、加工性能的关联关系，为新材料配方优化和生产工艺设计提供直接参考。同时，可严格按照行业相关标准，完成铝合金中夹杂物的系统检测和等级评定，确保新型铝合金产品符合生产和使用要求。
三、应用案例
3.1 样品制备
首先需选取合适的铝合金样品，取样时要避开产品边缘、破损部位，确保样品能代表整体材质情况；
随后对样品进行打磨、抛光、清洗处理，去除表面氧化层和污渍，避免干扰检测结果，处理完成后晾干放入设备中。
3.2 杂物分析

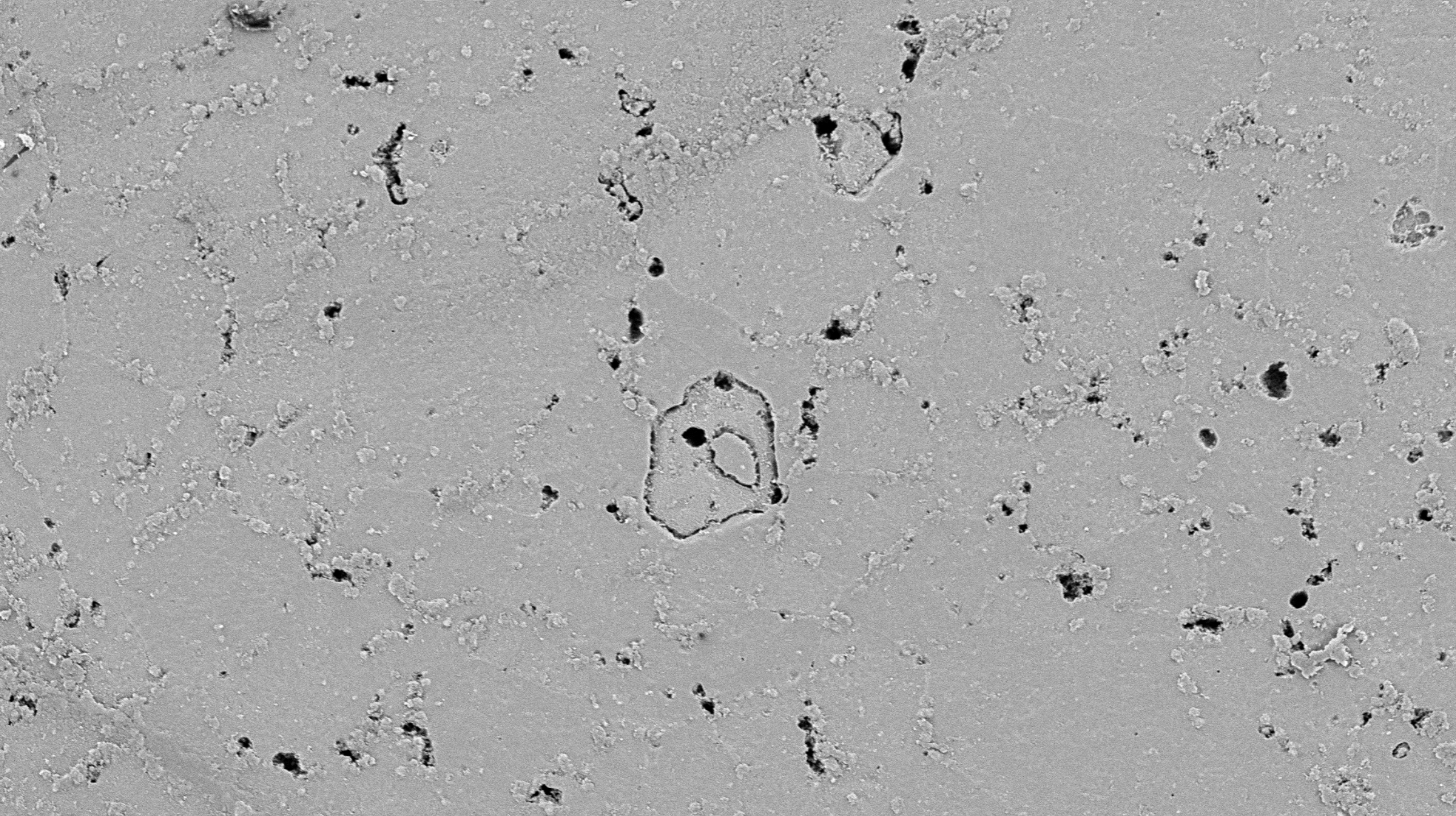

（1）从 SEM 图像可见，铝合金基体中存在两类典型缺陷：
①气孔类缺陷
形态：多呈近球形或类圆形，边缘轮廓清晰，部分气孔内壁光滑，部分存在轻微不规则变形，尺寸分布较广，直径约 5~30 μm。
分布：随机分散于基体中，无明显偏聚趋势，部分气孔孤立存在，未与其他缺陷连通。
成因：推测为铝合金熔炼过程中气体（如 H₂）未能充分逸出，或铸造过程中凝固速率过快导致气体包裹形成。
②微裂纹与微小孔洞
形态：呈不规则线状或细小点状，尺寸多在 1~5 μm，部分沿晶界或相界面延伸，表现为典型的晶间缺陷特征。
分布：多沿晶界或夹杂周围分布，提示可能与应力集中或夹杂 - 基体界面结合不良相关。

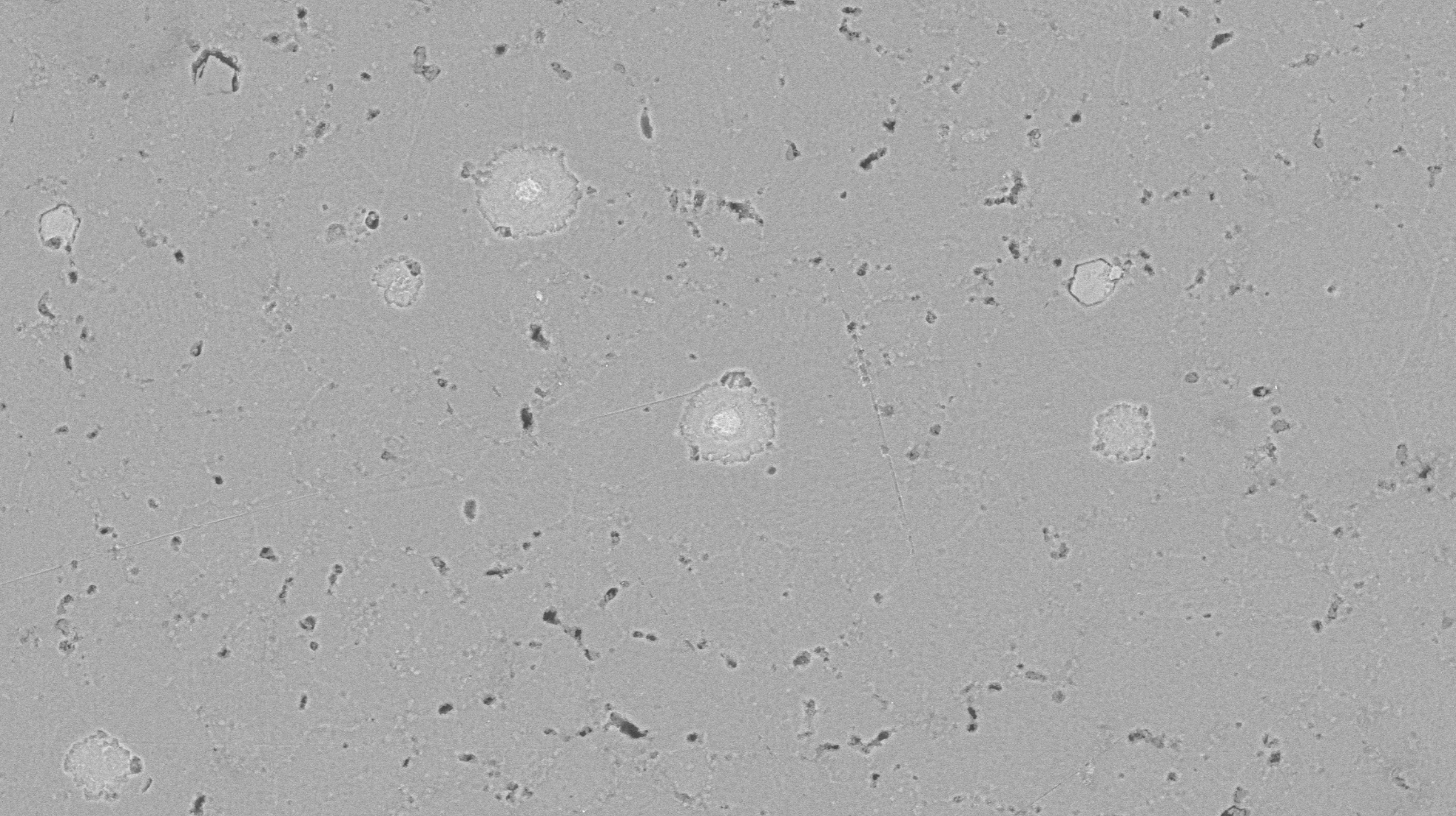

（2）BSD 图像中，夹杂因原子序数高于铝基体而呈现更亮的衬度，可清晰识别：
形态与尺寸
大型夹杂：呈近圆形或不规则多边形，直径约 20~30 μm，边缘存在明显的 “晕环” 衬度，提示夹杂与基体间存在反应层或界面脱粘。
小型夹杂：呈点状或细条状，尺寸多 < 5 μm，随机分布于基体与晶界处。
分布特征：夹杂无明显定向排列，呈随机分散状态，部分大型夹杂周围伴随微小孔洞或微裂纹，表明夹杂易成为应力集中源，诱发次生缺陷。
成分推测：结合 BSD 衬度与铝合金典型夹杂类型，推测亮相较亮的夹杂可能为Al₂O₃、MgO 等氧化物夹杂或Al₄C₃等碳化物夹杂，需结合 EDS 能谱进一步确认。
（3）缺陷与夹杂的关联性
从图像可观察到，部分微裂纹与微小孔洞直接起源于大型夹杂的边缘，表明：
非金属夹杂与基体的界面结合强度较低，在外力或内应力作用下易成为裂纹萌生与扩展的核心位点。
夹杂的存在会破坏基体连续性，降低材料整体承载能力，同时为气体聚集提供位点，加剧气孔缺陷的形成。
四、讨论
4.1 缺陷与夹杂对性能的影响
力学性能：气孔与夹杂会显著降低铝合金的抗拉强度与延伸率，尤其是大型夹杂易成为疲劳裂纹源，大幅缩短疲劳寿命。
耐腐蚀性能：夹杂 - 基体界面易形成电偶腐蚀，加速局部腐蚀进程；微裂纹则为腐蚀介质提供渗透通道，加剧应力腐蚀开裂风险。
加工性能：分布不均的夹杂会导致切削加工时刀具磨损加剧，甚至引发崩刀，同时易在后续塑性加工中诱发开裂。
4.2 工艺优化建议
基于本次分析结果，提出以下工艺改进方向：
熔炼阶段：优化精炼工艺，采用惰性气体（如氩气）精炼去除熔体中的气体与氧化夹杂；严格控制炉料清洁度，减少外来夹杂引入。
铸造阶段：优化凝固速率与浇注工艺，避免气体包裹与偏析，减少气孔与缩孔缺陷；采用过滤装置去除熔体中大型夹杂。
后续加工：控制加工应力，避免因应力集中诱发微裂纹；通过热处理优化组织均匀性，缓解夹杂与基体间的界面应力。
